Для канализации

Исторически канализационные коллекторы представляли собой открытые каналы и сооружения из камня, кирпича или дерева, позже канализационные системы стали строить, используя железобетонные трубопроводы. В середине ХХ века появилось новое решение — полимерные трубы.

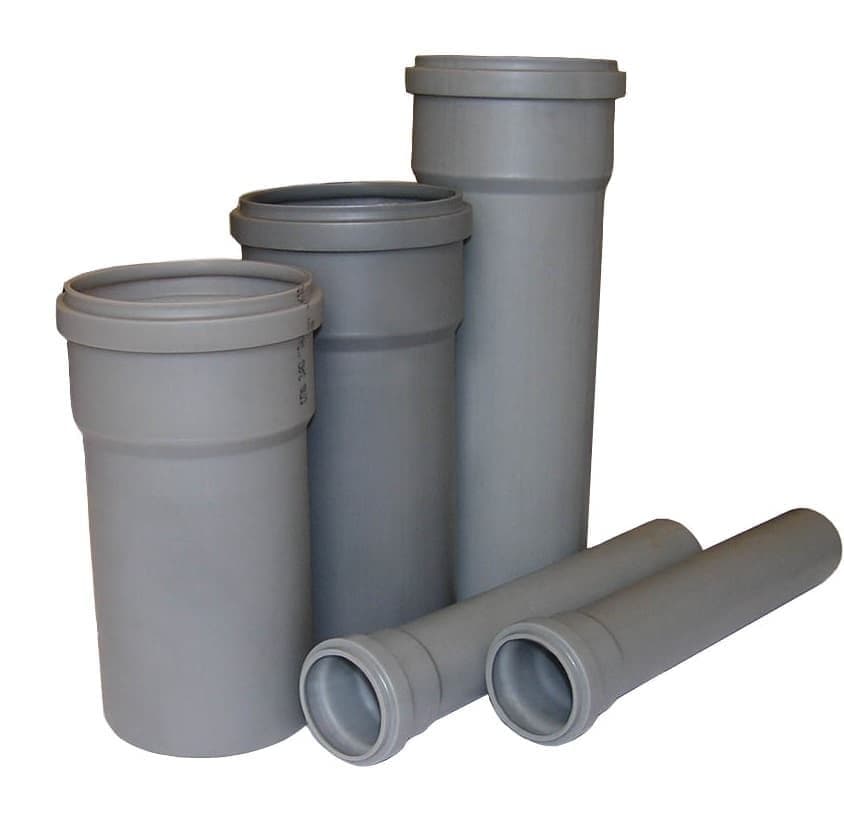

Трубы для наружной канализации

В качестве труб для внутренней канализации и наружных сетей хозяйственно-бытовой и ливневой канализации и водоотведения используют канализационные полиэтиленовые трубы, полиэтиленовые трубы, из полипропилена, ПВХ, стеклопластиковые трубы. Полимерные трубы просты и удобны в монтаже и имеют малый вес. Купить трубы для канализации и водоотведения стало гораздо проще, т.к. они широко представлены на рынке и относительно дешевы. Однако, используя практику строительства и эксплуатации, замечены недостатки некоторых материалов. Например, трубы из стеклопластика гигроскопичны, обладают высоким показателем абразивного износа, низкой ударной вязкостью. В то время как трубы из полиэтилена и полипропилена, обладают оптимальным сочетанием физико-химических свойств: высокой химической стойкостью, морозостойкостью, вязкостью, долговечностью и многих других, – что и стало причиной их производства и широкого применения.

Канализационные полиэтиленовые трубы

Важным показателем трубы для внутренней канализации является достаточное значение кольцевой жесткости, то есть способности противостоять давлению грунта и другим внешним механическим воздействиям. Для увеличения показателя кольцевой жесткости в традиционных полиэтиленовых трубах приходится увеличивать толщину стенки, обеспечивающую достаточные характеристики, что увеличивает вес и стоимость готового изделия. Поэтому дальнейшее развитие производства трубы для внутренней канализации из полимеров было направлено на разработку более легких конструкций, сочетающих низкую материалоемкость при высокой кольцевой жесткости.

Исследования по самым разнообразным типам профиля трубных стенок привели к созданию различных типов профилированных труб: гофрированные трубы, спирально-витые трубы, многослойные армированные трубы.

Что, в свою очередь, повлекло разработку линеек труб КОРСИС:

• двухслойные гофрированные трубы КОРСИС, КОРСИС ПРО, КОРСИС ЭКО,
• многослойные армированные трубы КОРСИС ПЛЮС и КОРСИС АРМ,
• спиральновитые трубы КОРСИС СВТ,

которые будут являться оптимальным решением для наружных канализационных сетей, ливневой канализации и других систем водоотведения.

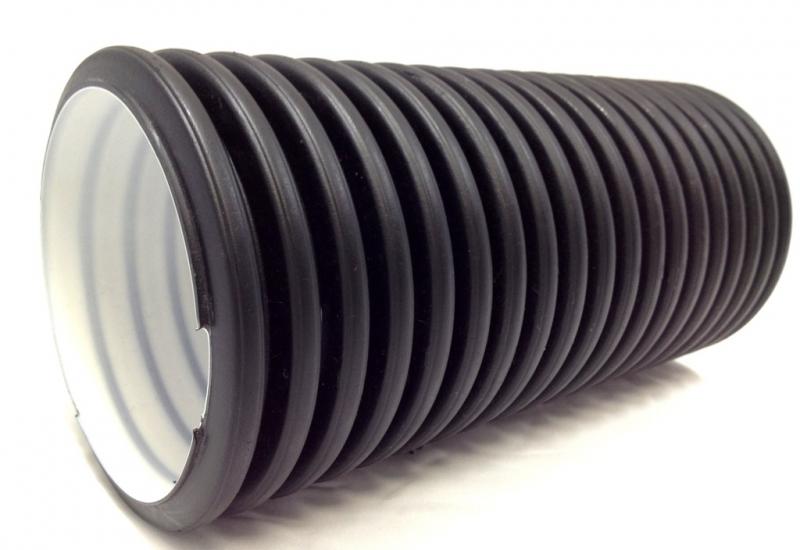

Корсис / Корсис ПРО / Корсис ЭКО

Гофрированные трубы КОРСИС предназначены для безнапорных систем водоотведения, хозяйственно-бытовой и ливневой канализации, водостоков, сброса промышленных вод.

Используются при подземной прокладке на глубине до 15 м. При этом минимальная глубина заложения должна составлять не менее 1 м. Тип труб должен соответствовать условиям проекта.

Прочностной расчет рекомендуется выполнять в соответствии с европейским стандартом ATV-DVWK-A127, который наиболее полно учитывает условия прокладки трубопровода.

Преимущества использования:

1. Трубопроводы КОРСИС изготавливаются из полиэтилена — полимера, характеризующегося высокой ударопрочностью даже при низких температурах. КОРСИС ПРО производятся из специальных марок полипропилена, также достаточно ударопрочным и стойким к высокотемпературным сбросам. Оба полимера отличаются высокой химической стойкостью и лучшим сопротивлением истиранию по сравнению с многими другими материалами;
2. Высокая кольцевая жесткость при малом весе трубы, как за счет оптимальной конструкции, так и вследствие применения высокомодульного полиэтилена/полипропилена;
3. Быстрый и легкий монтаж: соединение с помощью муфты и уплотнительных каучуковых колец. Специальная форма профиля колец распределяется между гофрами трубы в раструбном соединении и обеспечивает полную герметичность трубопровода;
4. Срок службы более 50-ти лет, низкая аварийность и низкая стоимость эксплуатации;
5. Универсальность системы: возможность использования широкого ассортимента фитингов, соединения с любым типом труб, в т.ч. из других материалов, колодцы и резервуары любой конструкции (сборные колодцы, колодцы ливневые, колодцы лотковые, колодцы перепадные).
6. Превосходное соотношение «цена-качество» по сравнению с трубопроводами из других материалов. Стоимость гофрированных профилированных труб ниже напорных полиэтиленовых труб – более, чем на 30%.
7. Трубы КОРСИС и КОРСИС ПРО изготавливаются на заводах партнерах ЗАО «Торговый дом «ПолимерВодСтрой» по ТУ 2248-001-73011750-2013 в соответствии с ГОСТ Р 54475-2011. Приемо-сдаточные испытания проводятся в полном объеме, по методикам международного стандарта ISO 9969-2007 и EN 13476-3.

Трубы КОРСИ ЭКО предназначена для малонагруженных сетей наружной канализации и водоотведения.

КОРСИС ЭКО – продукт, созданный для достижения двух основных целей:

• Экологичность – использование регранулята от отходов от производства полиэтиленовых труб и вышедших из употребления полимерных изделий, процесс разложения которых достигает сотни лет;
• Экономичность – низкая себестоимость продукта.

Трубы КОРСИС ЭКО производятся по ТУ 2248-027-73011750-2013. В отличие от труб КОРСИС они полностью изготовлены из регранулята, полученного из отходов производства ПЭ труб и вышедших из употребления полимерных изделий, и проходят сокращенную программу приемо-сдаточных испытаний.

Это позволяет существенно снизить их стоимость: трубы КОРСИС ЭКО вдвое дешевле труб КОРСИС и в 3,5 раза дешевле ПЭ труб ПЭ 80 SDR 21 аналогичного типоразмера.

При этом технические параметры остаются на достаточно высоком уровне: труба КОРСИС ЭКО в обязательном порядке проходит испытания:

·         на определение кольцевой жесткости (нормируемое значение – SN8±1);

·         на герметичность соединения с уплотнительным кольцом;

·         на стойкость к прогреву.

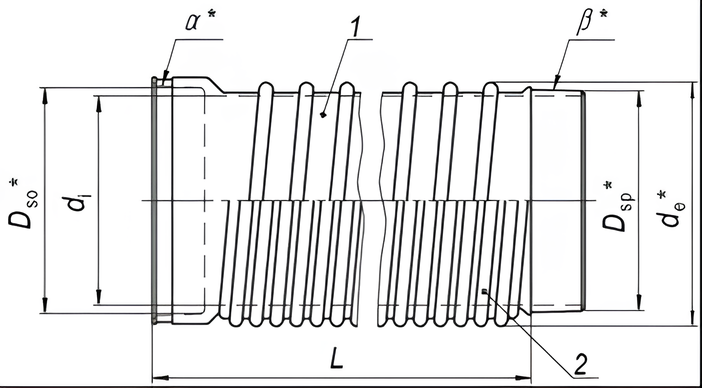

Описание труб КОРСИС ЭКО

Типоразмеры труб КОРСИС (ПРО, ЭКО)

Типоразмеры по номинальному наружному диаметру OD
Наружный диаметр, мм	Внутренний диаметр, не менее (справочно)	Наружный диаметр приварного раструба, des
110	91
160	136
200	171
250	213
315	271	336
400	343	430
500	427	535
630	535	665
800	687	846
1000	851	1052
1200	1030	1265
Типоразмеры по номинальному внутреннему диаметру ID
Внутренний диаметр, мм	Наружный диаметр (справочно)	Наружный диаметр приварного раструба, des
200	225	--
300	379	--
400	508	556
500	624	670
600	746	805
800	992	1035
1030	1200	1265

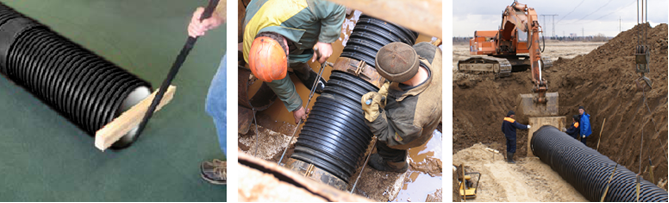

Монтаж трубопроводов

Трубы КОРСИС ПРО соединяются с помощью муфты и уплотнительных колец. Если труба оснащена приваренным раструбом, присоединяемая труба оснащается уплотнительным кольцом и стыкуется в раструб.

1. Уплотнительное кольцо устанавливают в первую (для труб диаметром 250–1200 мм) или вторую (для труб диаметром 200 мм и менее) впадину между гофрами, причем уплотняющий профиль «язычок» должен быть направлен в сторону ближайшего торца трубы. Указанное положение «язычка» гарантирует эластичное прилегание кольца к муфте по всему периметру и обеспечивает полную герметичность системы.
2. Для монтажа соединения края трубы, муфта/раструб и уплотнительное кольцо должны быть предварительно очищены чистой тканью от масла, грунта, песка и прочих загрязнений.
3. Перед установкой муфты/раструба ее внутреннюю поверхность также как и наружную поверхность установленного уплотнительного кольца необходимо покрыть силиконовой водоотталкивающей смазкой. В холодное время года рекомендуется использовать густую силиконовую смазку целевого назначения.

Монтаж осуществляется с помощью простых рычажных устройств.

Корсис ПЛЮС / Корсис АРМ

Профилированные трубы КОРСИС ПЛЮС изготовлены методом спиральной намотки профиля из специальных марок полиэтилена или полипропилена. Трубы КОРСИС ПЛЮС отвечают самым высоким техническим требованиям, предъявляемым к трубопроводам, обладают хорошими гидравлическими и физико-механическими характеристиками, имеют высокую устойчивость к коррозии и агрессивным средам, практически не истираются, не зарастают различными типами отложений, устойчивы к воздействию ультрафиолетовых лучей и экологически безопасны.

Область применения систем КОРСИС ПЛЮС — напорные и безнапорные подземные сети хозяйственно-питьевого водоснабжения, хозяйственно-бытовой канализации и систем водоотведения (безнапорной и ливневой канализации, водостоков).

Каждая труба КОРСИС ПЛЮС содержит раструб с закладным нагревательным элементом. Стандартная строительная длина труб составляет 6 м, но по требованию заказчика может изменяться в диапазоне 1 - 6 м.

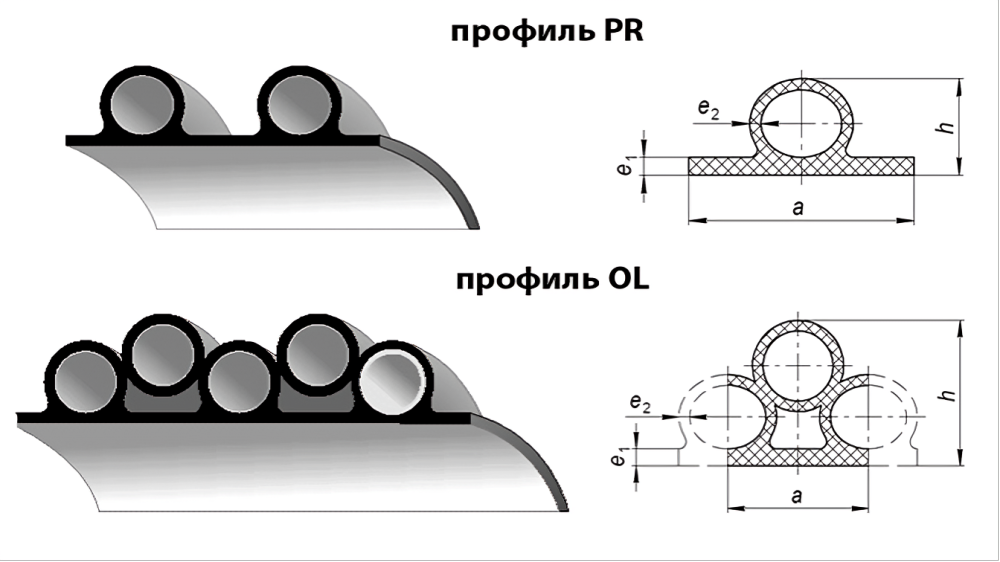

     1 – профиль типа OL; 2 – профиль типа PR

Трубы КОРСИС ПЛЮС выпускаются различных классов кольцевой жесткости, от чего зависит и тип профиля стенки — PR и OL. Выпускаются трубы для безнапорных канализационных сетей и для напорных трубопроводов.

Типы профиля труб КОРСИС

Труба поставляется с раструбом и интегрированными в него одной или двумя специальными цепями нагревательного провода, который нагревается с помощью специального сварочного аппарата, в результате чего оба конца трубы — раструб и сгон — свариваются (герметично соединяются) между собой, образуя единое целое. Время сварки одного соединения с учетом времени остывания, например, для труб диаметром 1400 мм составляет 30–40 минут.

При невозможности использования сварочного аппарата трубы КОРСИС ПЛЮС могут поставляться с соединением в раструб с уплотнительными кольцами. Этот тип уплотнения мы считаем менее надежным, но в некоторых случаях (работа в потоке, заполненная водой траншея и прочее) — незаменимым.

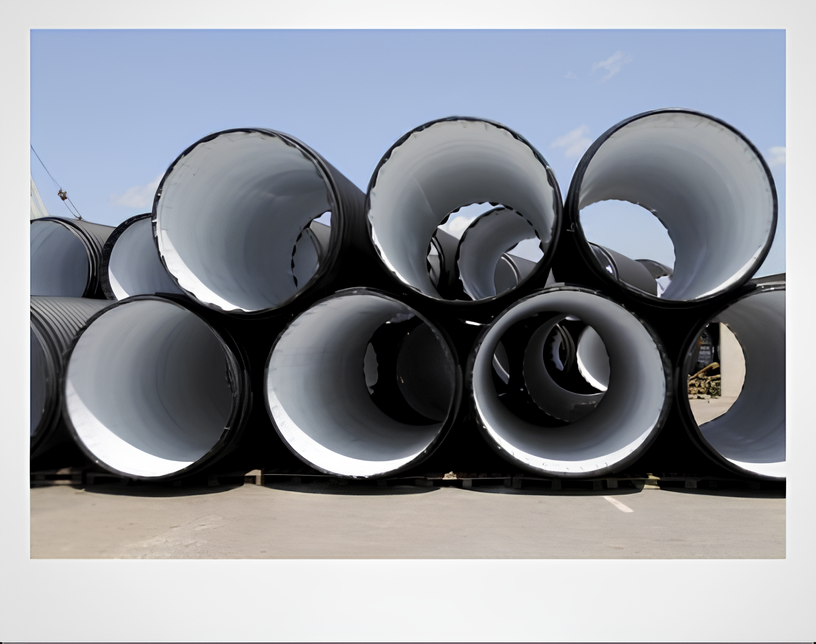

Труба КОРСИС АРМ представляет собой новое поколение двустенных гофрированных труб. Основная область применения — подземные системы наружной и ливневой канализации.

Принципиальным отличием от традиционных гофрированных труб является многослойная конструкция:

• Внутренняя стенка трубы гладкая, выполнена из полиэтилена
• Средний слой из стали совместно с внешним слоем из полиэтилена образуют наружную гофрированную стенку трубы.
• С внутренней стороны на стальной слой также нанесен слой полиэтилена

Прочность соединения слоев обеспечивается на высоком технологическом уровне. Стальной слой заключен в полиэтиленовую оболочку, проблема коррозии полностью отпадает. За счет применения стального гофрированного слоя существенно возрастает кольцевая жесткость и снижается вес трубы.

Труба выпускается следующими диаметрами (DN/ID): 800; 1000; 1200; 1400; 1500; 1600; 1800; 2000; 2200 и 2400 мм.

Кольцевая жесткость — возможно производство труб Корсис АРМ номинальной кольцевой жесткостью в диапазоне от 8 до 24 кН/кв.м по согласованию с заказчиком. Трубы диаметром 800-1400 мм изготавливаются в отрезках до 13 м, трубы 1500-2400 мм — в отрезках до 6,5 м.

Корсис СВТ

Спиральновитые многослойные трубы корсис СВТ для водоотведения и канализации производятся по ТУ 2248-022-73011750-2012 (ГОСТ 54475)

Трубы КОРСИС СВТ изготавливаются из полиэтилена методом спиральной намотки профиля со сваркой смежных витков расплавом.

Трубы могут изготавливаться 4 типов:

• тип 1 - без дополнительных слоев;
• тип 2 - с внутренним соэкструзионным слоем;
• тип 3 - с наружным слоем;
• тип 4 – с внутренним соэкструзионным и наружным слоями.

Выбор типа трубы зависит от пожеланий заказчика; дополнительные слои придают трубе уникальные свойства: защиту от процарапывания, дополнительную прочность, дополнительную химическую стойкость, облегченную телеинспекцию, повышенную стойкость к абразивному износу, и другие характеристики исходя из условий эксплуатации трубопровода.

ПЕРФОКОР

Системы дренажей всегда играли большую роль в жизни людей, т.к. они существенно повышали производительность в сельском хозяйстве и позволяли защищать жилища от подтопления. Полимерные трубы позволяют создавать долговечные и надежные дренажные системы. Двухслойные полиэтиленовые трубы ПЕРФОКОР с различными схемами перфорации отличаются превосходной стойкостью к агрессивному воздействию грунтовых вод и нагрузкам, возникающим во время установки и эксплуатации, легкостью монтажа, долговечностью, а также превосходным соотношением «качество/цена».

Трубы ПЕРФОКОР дренажные двухслойные трубы с профилированной стенкой изготавливают методом соэкструзии. Конструкция профиля стенки обеспечивает низкую материалоемкость изделия, высокую кольцевую жесткость, гладкую внутреннюю поверхность. Водоприемные прорези изготавливаются по различным схемам перфорации для различных условий работы дренажа.

Технические характеристики гофрированных дренажных труб ПЕРФОКОР

Трубы ПЕРФОКОР SN4 изготавливают в бухтах до диаметра 160 мм, ПЕРФОКОР SN8 – по 6 метров, ПЕРФОКОР ПРО SN16 – по 6 метров. Трубы ПЕРФОКОР ПРО повышенной кольцевой жесткости рекомендуется использовать при повышенных механических нагрузках, например, при дренировании аэродромов. Для соединения труб используются муфты и уплотнительные кольца системы КОРСИС.

Гофрированные дренажные трубы ПЕРФОКОР имеют минимальный вес, не подвержены коррозии и обладают еще целым рядом преимуществ, проявляющихся при монтаже и длительной эксплуатации (срок службы – 50 лет). Дренажные трубы ПЕРФОКОР бывают с фильтром (тут используется нетканый геотекстиль Тайпар) и без фильтра.

Материал для изготовления труб ПЕРФОКОР – полиэтилен низкого давления, диаметр (внешний):
50, 63, 90, 110, 125, 160, 200 мм, длина бухты: от 40 до 100 метров в зависимости от диаметра
Температура монтажа труб ПЕРФОКОР: от -25 °С до +90 °С , диапазон рабочих температур: от -40 °С до +90 °С.

Применяется дренажная труба ПЕРФОКОР для:

• устройства систем горизонтального закрытого дренажа на осушаемых и орошаемых землях;
• для дренажа стадионов, спортивных площадок и лесопарков;
• для предохранения оснований фундаментов, подвальных помещений строений и прилегающих к ним территорий от разрушительного действия грунтовых и дождевых вод;
• для предотвращения размывания полотна автомобильных дорог и т.д.
