Фитинги Литые

Литые полиэтиленовые фитинги используются при монтаже трубопроводов любого размера и назначения из полиэтиленовых труб, их используют при прокладке частных трубопроводов и централизованных городских магистралей, к которым относятся канализационные и дренажные системы, газопроводы и водопроводы. Использование экологически безопасного материала при производстве, позволяет использовать литые фитинги в водопроводных системах питьевого водоснабжения. Еще такие фитинги называют фитинги СПИГОТ.

Таким образом, литые фитинги применяются для монтажа труб ГОСТ Р 50538 для подземных газопроводов, транспортирующих горючие газы, и для труб ГОСТ 18599-2001 для трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого водоснабжения, при температуре от 0 до 40 °С, а так же другие жидкие и газообразные вещества, к которым полиэтилен химически стоек.

Данный вид фасонных частей, как и сами трубы, изготавливаются из полиэтилена низкого давления высокой плотности. Технология производства изделий данного вида такая же, как и у полиэтиленовых труб, а это значит, что по прочности и качеству они ничуть не уступают трубам.

Для производства литых фитингов применяется шнековое оборудование, которое использует метод непрерывной экструзии, а использование полиэтилена низкого давления при производстве данных фасонных частей позволяет обеспечить повышенную устойчивость и износостойкость. Фитинги литые служат в течение нескольких десятков лет, обеспечивая бесперебойную работу. Они устойчивы к агрессивной химической среде и не вступают во взаимодействие с активными составляющими транспортируемого вещества, хорошо переносят перепады температур и химические деформации.

Преимущества использования литых полиэтиленовых фитингов:

• долгий срок службы. Благодаря тому, что при их производстве используется полиэтилен низкого давления, фитинги очень износостойки и прослужат несколько десятков лет, не требуя обслуживания.
• низкая стоимость. Полиэтиленовые фитинги относятся к разряду достаточно дешевых материалов, для монтажа трубопровода с их помощью не нужно использование каких-либо специальных приспособлений и оборудования, именно поэтому они стали такими востребованными и популярными.
• устойчивость к агрессивным воздействиям окружающей среды и химических веществ, коррозии. Они не окисляются и не разлагаются со временем.
• невосприимчивость к резким перепадам температуры и не изменяют свой диаметр за счет отложений и засоров.
• высокая пропускная способность, не изменяющаяся с течением времени.

Полиэтиленовые литые фитинги производятся различного диаметра и формы. Угольники и отводы позволяют осуществить поворот трубопровода в любом направлении, тройники и крестовины позволяют реализовать разветвление трубопровода, при помощи фланцевого окончания и фланца можно присоединить полиэтиленовые трубопроводы к запорной арматуре или к трубопроводам из стали.

Используемые в системах канализации и водоотведения, канализационные фитинги ввиду своей специфики имеют больший диаметр и зачастую, с целью повышения кольцевой жесткости, имеют гофрированную поверхность и армируются стекловолокном. Однако ввиду невозможности выдерживать повышенную температуру сточных вод, характерную для бытового сектора, вместо полиэтиленовых труб и фитингов, используют трубы и фитинги ПВХ, которые допускают колебания температуры до 95 °C.

Присоединяются ПНД фитинги к трубе при помощи сварки встык с использование специального сварочного оборудования, путем нагрева торцевых частей фитинга и трубы, после чего, труба и фитинг свариваются в одно целое, что обеспечивает полную герметичность соединения, исключающее утечки или проникновение посторонних веществ внутрь трубопровода. Надежность соединения не теряется со временем и сохраняется в течение всего периода эксплуатации трубопровода, т. е. несколько десятков лет.

Существует еще один способ соединения литых фитингов с трубами, при помощи электросварных фитингов. Все литые фасонные части имеют удлиненные хвостовики, рассчитанные на установку электросварной муфты, имеющей на внутренней части специальную нагревательную спираль, при помощи которой и производится нагрев поверхности трубы и фитинга, для последующего их сваривания.

Сварку деталей с полиэтиленовыми трубами проводят согласно нормативной документации на проектирование и строительство соответствующих газопроводов или водопроводов: СП 40-102, СНиП 42-01, СП 42-101, СП 42-103 и отраслевых строительных норм и рекомендаций.

Маркировка литых фитингов ПНД (СПИГОТ) наносится на корпус изделия в процессе производства, и должна иметь следующую информацию: товарный знак или наименование производителя, значение типоразмера, марка полиэтилена (ПЭ), тип полиэтилена (SDR), дата изготовления (месяц, год), в некоторых случаях и номер партии.

Тройник литой. Габаритно-массовые характеристики

Тройник литой ПНД производится на современном оборудовании из полиэтилена низкого давления высокой плотности методом литья с последующей механической обработкой из марок полиэтилена ПЭ 80 и ПЭ 100, с минимальной длительной прочностью MRS 8,0 МПа и MRS 10,0 МПа. Полиэтилен обладает превосходными химическими и физическими характеристиками, что обеспечивает широкое применение тройника.

Тройник литой равносторонний

Тройник полиэтиленовый равносторонний применяется для монтажа ответвления трубопроводов из полиэтилена в системах транспортирующих питьевую и техническую воду, в системах напорной канализации, для перекачки химических растворов. Тройник СПИГОТ приваривается к ПЭ труба методом стыковой сварки или с  помощью электросварных муфт. Подходят для использования под прямым воздействием УФ-лучей. Обладает прекрасной химической стойкостью

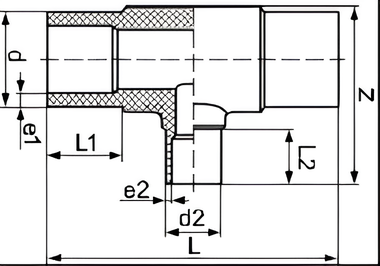

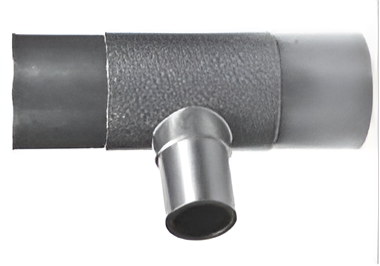

Тройник литой редукционный

Тройник переходной (редукционный) полиэтиленовый предназначен для устройства ответвления трубопровода на меньший диаметр. Производится из полиэтилена марок ПЭ80 и ПЭ100, применяется в трубопроводных системах транспортирующих питьевую и техническую воду, в канализационных системах, в трубопроводах транспортирующих жидкие химические растворы. Редукционные тройники обладают всеми высокими химическими и техническими характеристиками и свойствами, которыми обладают полиэтиленовые трубы.

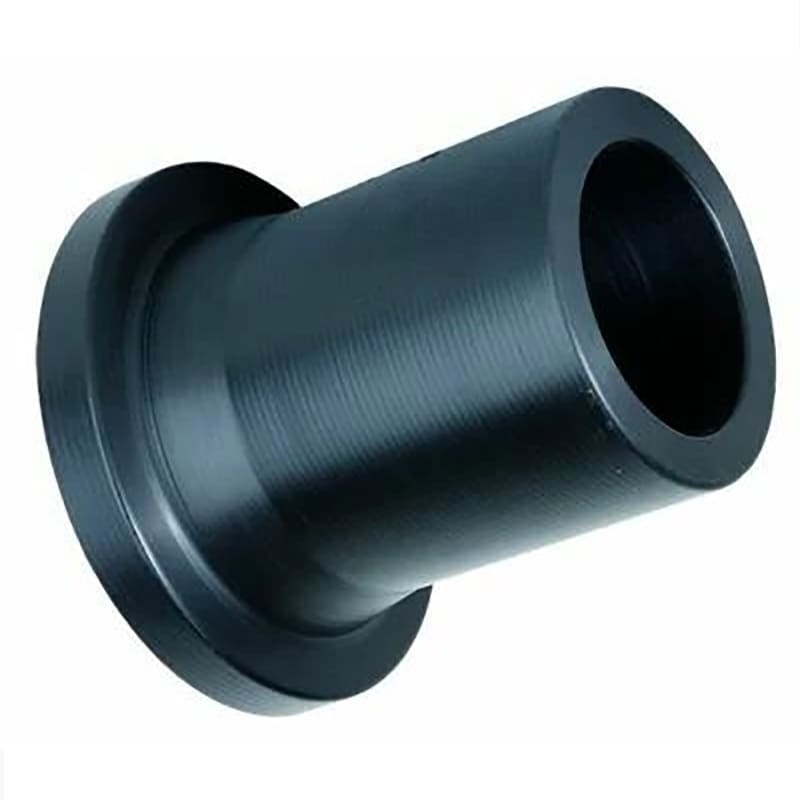

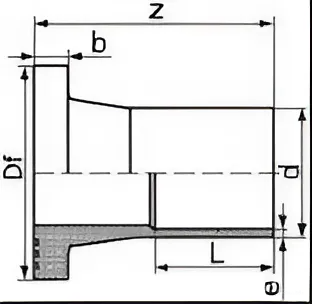

Втулка под фланец литая. Габаритно-массовые характеристики

Втулка под фланец полиэтиленовая применяется для присоединения полиэтиленового трубопровода к стальной трубе, а также запорной или регулирующей арматуре, при помощи фланцевого соединения.

Втулка под фланец из полиэтилена выполнена по всем современным нормам и стандартам из полиэтилена ПНД низкого давления на высокотехнологичном оборудовании путем литья с последующей механической обработкой.

Для производства данной детали применяется полиэтилен высокого качества марок ПЭ 80 и ПЭ 100. Благодаря использованию данного материала, втулки обладают превосходными химическими и физическими характеристиками, что обеспечивает широкую сферу применения и долгий срок службы узлов, с использованием втулок под фланец.

Принцип использования данного фитинга заключается в обеспечении упора для фланца, надетого на втулку и исключающего возможность разъединения узла во время его эксплуатации. Используют втулку под фланец в местах перехода  полиэтиленового трубопровода на задвижке или стальную трубу, при наличии на ней ответного фланца.

Втулка под фланец используется совместно с прижимным фланцем, который должен иметь более широкий внутренний диаметр, чем обычный стандартный фланец. Необходимость в расточке внутренней части фланца, заключается в наличии усиливающего расширения полиэтиленовой части втулки у основания бурта, мешающее плотно прилегать фланцу к прижимной части.

После установки втулки на трубе, при помощи стального фланца и болтов с гайками, труба присоединяется к задвижке, а бурт на втулке не дает фланцу соскочить при эксплуатации трубопровода при рабочих и максимальных давлениях.

Втулка под фланец выпускается размерами 20, 25, 32, 40, 50, 63, 75, 90, 110, 125, 140, 160, 180, 200, 225, 250, 280, 315 мм и применяется при монтаже полиэтиленовых трубопроводов, транспортирующих воду, в том числе питьевую, соответствующие ГОСТ 18599-2001, любые жидкости к которым полиэтилен химически стоек.

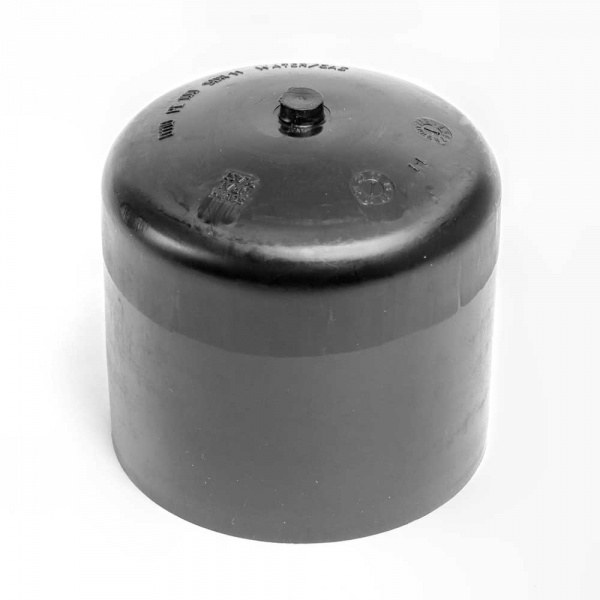

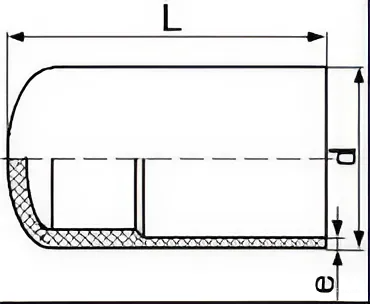

Заглушка литая. Габаритно-массовые характеристики

Заглушка полиэтиленовая литая предназначена для закрытия концевых отверстий в трубопроводах из полиэтилена, используемых в качестве водопроводов, систем канализации, газопроводов и др.

Заглушка для полиэтиленовых труб производится из полиэтилена низкого давления с минимальной длительной прочностью MRS 8,0 МПа (ПЭ 80) и MRS 10,0 МПа (ПЭ100) методом литья под давлением с последующей механической обработкой на высокотехнологичном современном оборудовании.

Заглушка ПНД приваривается к трубе двумя способами:

• Первый способ – при помощи сварки встык, с применением специального стыкового сварочного оборудования, где нагревательным элементом осуществляется нагрев торцов полиэтиленовой заглушки и полиэтиленовой трубы,
• Второй способ – при помощи сварки с использованием электросварных муфт (электродиффузионная сварка), такие муфты имеют специальную нагревательную спираль, расплавляющую поверхности полиэтиленовых соединительных частей, что, после застывания расплавленного полиэтилена, обеспечивает идеальное соединение свариваемых частей.

Отвод литой. Габаритно-массовые характеристики

Отвод ПЭ 80 и отвод ПЭ 100, наравне с трубами из полиэтилена, получили широкое применение практически во всех видах трубопроводных системах питьевого и технического водоснабжения, газораспределительных коммуникаций, канализационных и химических стоках.

Литые отводы ПЭ монтируются к трубам с помощью сварки встык или сварки с применением электросварных муфт. При сварке встык, нагревательным элементом специального сварочного аппарата, нагревается торец трубы и торец отвода ПЭ до мягко-текучего состояния, а затем давлением эти детали соединяются между собой, образуя, при охлаждении, целостность узла.

При сварке трубы ПЭ и отводов при помощи электромуфт, специальным аппаратом нагревается электрическая спираль, конструктивно заложенная в муфту, при этом стенки свариваемых деталей расплавляются и образуют, при охлаждении, единый целый элемент трубопровода, который гарантированно прослужит десятилетия.

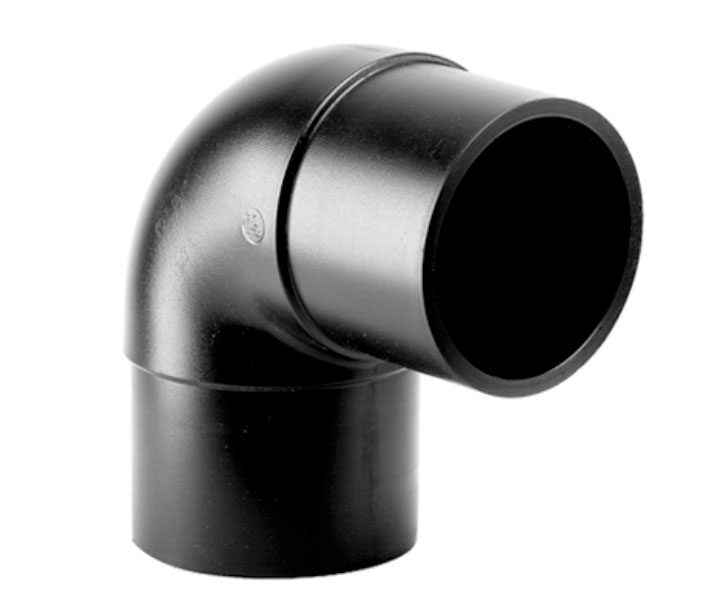

Отвод 90° литой

Отвод полиэтиленовый 90° представляет собой конструкционный элемент, предназначенный для управления направления потоков воды или газа в трубопроводах, изготовленных из полиэтилена.

Отвод ПЭ изготавливается из полиэтилена низкого давления высокой плотности ПЭ 80, ПЭ 100. Благодаря технологическим и конструкционным свойствам полиэтилена отводы обладают высокими эксплуатационными характеристиками, такими как, коррозийная стойкость, невосприимчивость к большинству химических реагентов, простотой монтажа, легким весом, положительно протекающей деформацией, не влияющей на появление вздутий и трещин, вследствие перепадов температур.

Отвод 90° закругленный

Отвод 60° закругленный

Отвод 45° литой

Отвод ПНД 45° представляет собой конструкционный элемент, предназначенный для управления направления потоков воды или газа в трубопроводах, изготовленных из полиэтилена. Изготавливается ПНД отвод из полиэтилена низкого давления высокой плотности ПЭ 80, ПЭ 100, Обладает высокими эксплуатационными характеристиками, к большинству химических реагентов, простотой монтажа, легким весом. Отвод 45° литой удобен при строительстве различной конфигурации трубопроводных систем из полиэтиленовых труб. Монтируются полиэтиленовые отводы к трубам с помощью сварки встык или сварки с применением электросварных муфт.
